La ce se folosește o pompă cu șurub?

A pompa cu surub - cunoscută și ca pompă cu cavitate progresivă sau pompă cu un singur șurub - este o pompă volumetrică care transferă fluid prin rotația unuia sau mai multor șuruburi elicoidale. Spre deosebire de pompele centrifuge, pompele cu șurub mișcă fluidul axial de-a lungul axei șurubului cu turbulențe minime, ceea ce le face excepțional de potrivite pentru manipularea mediilor vâscoase, sensibile la forfecare sau încărcate cu solide. De la stațiile de tratare a apelor uzate la liniile de procesare a alimentelor, pompele cu șurub sunt indispensabile în zeci de sectoare industriale . Acest articol explorează principiile lor de lucru, aplicațiile, componentele structurale și de ce alegerea producătorului potrivit de pompe cu șurub este importantă pentru eficiența operațională pe termen lung.

Cum funcționează pompele cu șurub: Principiul de funcționare de bază

Principiul de funcționare a pompei cu șurub se bazează pe deplasarea pozitivă. Într-o pompă cu un singur șurub (pompa cu cavitate progresivă), un singur rotor cu șurub se rotește excentric în interiorul unui stator elastomeric. Rotorul este de obicei realizat din oțel călit cu profil elicoidal, în timp ce statorul este un manșon elastomer cu dublu helix, găzduit într-o carcasă metalică. Pe măsură ce rotorul se rotește, se formează cavități etanșate între rotor și stator, iar fluidul este împins progresiv de la capătul de aspirație la capătul de refulare într-un flux neted, fără pulsații.

Acest mecanism distinge pompele cu șurub de pompele peristaltice sau cu roți dintate. Deoarece cavitățile sunt sigilate și se mișcă continuu fără retur, creșterea presiunii este constantă și debitul este proporțional cu viteza de rotație . Conform referințelor de inginerie de la Hydraulic Institute (HI), pompele cu cavitate progresivă sunt evaluate pentru vâscozități de la 1 cP la peste 1.000.000 cP, făcându-le printre cele mai versatile tehnologii de manipulare a fluidelor disponibile.

Statorul pentru pompele cu cavitate progresivă este o componentă critică de uzură. Materialul său elastomer - cauciuc natural, NBR, EPDM sau FKM - trebuie să fie adaptat proprietăților chimice și temperaturii fluidului pompat. O nepotrivire duce la umflarea sau crăparea prematură a statorului. Acesta este motivul pentru care selectarea corectă a pieselor de schimb pentru pompele cu cavitate progresivă de la un producător experimentat de pompe cu șurub este esențială pentru longevitatea pompei.

Utilizări primare ale pompelor cu șurub în diverse industrii

Cea mai răspândită pompă cu șurub folosește sectoarele de mediu, industrial, alimentar și energetic. Acțiunea lor blândă de pompare cu forfecare scăzută este ideală pentru fluidele care nu trebuie să fie emulsionate, aerate sau degradate. Mai jos este o prezentare structurată a sectoarelor cheie și a rolului specific pe care îl joacă pompele cu șurub în fiecare.

Înșurubați pompele în apele uzate (aplicații pentru pompe cu șurub pentru canalizare și pompe cu șurub pentru nămol) reprezintă unul dintre cele mai mari segmente de utilizare la nivel mondial. Potrivit Global Water Intelligence Market Report 2022, investițiile în infrastructura de tratare a apelor uzate au depășit 130 de miliarde USD anual, pompele cu cavitate progresivă reprezentând o parte semnificativă din achizițiile de echipamente de manipulare a nămolului la nivel mondial. Capacitatea lor de a manipula nămolul la concentrații de solide uscate de până la 10% DS le face mult superioare alternativelor centrifugale în astfel de condiții.

Comparația performanței aplicației: Pompă cu șurub vs alte tipuri de pompe

Înțelegerea unde pompele cu șurub depășesc alternativele ajută inginerii și managerii de achiziții să ia decizii informate. Următoarea diagramă cu bare orizontale compară atributele cheie de performanță în patru tipuri comune de pompe industriale pentru aplicații cu fluide vâscoase.

După cum demonstrează graficul, pompele cu un singur șurub conduc la manipularea vâscozității și sensibilitatea la forfecare , ceea ce explică prevalența lor în aplicațiile pompelor cu șurub alimentar (de exemplu, pastă de tomate, iaurt, ciocolată) și transferurile de nămol farmaceutic. Pompele cu angrenaje sunt competitive în ceea ce privește eficiența energetică pentru fluide curate, cu vâscozitate scăzută, dar componentele lor cu spațiu redus sunt nepotrivite pentru medii încărcate cu solide sau abrazive. Pompele centrifuge, deși sunt rentabile pentru fluide asemănătoare apei cu vâscozitate scăzută, își pierd rapid eficiența pe măsură ce vâscozitatea crește peste 200 cP și sunt complet nepotrivite pentru teritoriul pompelor cu cavitate progresivă.

Tipuri de pompe cu șurub și diferențele lor structurale

Înțelegerea diferitelor tipuri de pompe cu șurub îi ajută pe ingineri să aleagă configurația potrivită pentru aplicația lor specifică. Piața pompelor de apă cu șurub cuprinde mai multe configurații distincte, fiecare optimizată pentru diferite proprietăți ale fluidului și medii de instalare.

Pompă cu un singur șurub (pompă cu cavitate progresivă)

Cea mai răspândită variantă, pompa cu un singur șurub folosește un rotor elicoidal în interiorul unui stator elastomeric. Se ocupă de viscozități de până la 1.000.000 mPas, conținut de solide de până la 40% din greutate și oferă debite de la 0,01 m3/h până la peste 500 m3/h, în funcție de dimensiunea modelului. Rotorul cu un singur șurub este inima pompei - construcția sa din oțel întărit cromat oferă rezistență la uzură în lucrări abrazive, în timp ce geometria sa elicoidală determină eficiența volumetrică a pompei.

Pompă cu două șuruburi

Pompele cu două șuruburi utilizează două rotoare elicoidale care se întrepătrund, permițând debite și presiuni mai mari decât modelele cu un singur șurub. Ele sunt favorizate în sectorul petrolului și gazelor pentru aplicații cu flux multifazic. Cu toate acestea, ele sunt, în general, nepotrivite fluidelor foarte vâscoase sau abrazive din cauza jocurilor lor mai strânse rotor-rotor.

Pompă verticală cu șurub

Pompa verticală cu șurub este o variantă submersibilă sau semisubmersibilă proiectată pentru funcționare montată în bazin sau instalată în groapă. Elimină nevoia de amorsare externă și este ideal pentru bazine, rezervoare și instalații sub nivel. Configurația verticală minimizează utilizarea spațiului de podea și este obișnuită în stațiile de ridicare a apelor uzate municipale și gropile industriale de efluent.

Pompă cu șurub pentru canalizare și pompă cu șurub pentru nămol

Acestea sunt diferențiate funcțional prin concentrația și natura solidelor din mediul pompat. Pompe cu șurub pentru canalizare tratează apele uzate municipale brute cu conținut fibros și solid, în timp ce pompe cu șurub de nămol sunt concepute pentru biosolide îngroșate (de obicei 2–8% DS) sau chiar turte deshidratate (până la 30% DS). Ambele se bazează pe tehnologia cu cavitate progresivă, dar folosesc statoare întărite și îmbinări universale de mare rezistență pentru a face față cerințelor de cuplu mai mari ale mediilor dense.

Debitul pompei cu șurub față de viteza de rotație: curba de performanță

Una dintre cele mai importante caracteristici ale unei pompe cu șurub este relația liniară dintre viteza de rotație (RPM) și debitul volumetric. Spre deosebire de pompele centrifuge a căror curbă debit-presiune este parabolică și sensibilă la modificările vâscozității, pompele cu șurub furnizează un debit aproape constant pe rotație într-o gamă largă de presiuni de funcționare. Următorul diagramă cu linii ilustrează modul în care debitul crește cu viteza pentru o pompă reprezentativă cu un singur șurub la două presiuni diferențiale.

Această liniaritate este practic semnificativă: înseamnă că un variator de frecvență (VFD) poate controla cu precizie debitul prin ajustarea vitezei motorului , permițând măsurarea și dozarea precisă fără supape suplimentare de control al debitului. Pentru aplicații de dozare chimică, porționare a alimentelor sau umplere farmaceutică, această caracteristică elimină necesitatea corecțiilor de măsurare în aval. Scăderea ușoară a debitului la presiuni diferențiale mai mari (vizibilă în diagramă) se datorează alunecării crescute - un fenomen bine înțeles gestionat prin selectarea geometriei corecte a statorului și a elastomerului pentru aplicație.

Componentele pompei cu șurub: ce face un sistem de pompă de calitate

O înțelegere cuprinzătoare a accesoriilor pompelor cu șurub și a componentelor interne este esențială pentru planificarea întreținerii și analiza costului total de proprietate. Pompele cu cavitate progresivă constau dintr-un număr relativ mic de componente cheie, ceea ce simplifică gestionarea pieselor de schimb - dar fiecare componentă trebuie să respecte toleranțe stricte pentru a asigura fiabilitatea pe termen lung.

• Rotor cu un singur șurub: Rotorul elicoidal din oțel cromat călit. Trebuie să mențină acuratețea dimensională la intervale de microni pentru a asigura o etanșare consistentă a cavității cu statorul. Geometria rotorului (pas, excentricitate, diametru) este unică pentru fiecare model de pompă și configurație de treaptă.
• Stator pentru pompe cu cavitate progresivă: Manșonul elastomer cu dublu helix. Selecția elastomerilor (NBR, EPDM, FKM, cauciuc natural) se potrivește cu cerințele de compatibilitate chimică, temperatură și abraziune. Statorul este de obicei prima componentă care necesită înlocuire în timpul întreținerii programate.
• Ansamblu articulație universală / tijă de antrenare: Transmite mișcarea de rotație excentrică de la motor la rotor. Supuse solicitărilor ciclice de încovoiere, aceste îmbinări trebuie să fie fabricate din oțel aliat de înaltă calitate și lubrifiate corespunzător.
• Sigiliu mecanic / Sigiliu de ambalare: Împiedică scurgerea lichidului de-a lungul arborelui de antrenare. Alegerea între etanșările mecanice simple, duble sau tandem depinde de toxicitatea fluidului, presiune și temperatură.
• Flanse de aspirație și refulare / carcasă: Carcasa sub presiune din fontă, fontă ductilă, oțel inoxidabil sau oțel duplex, în funcție de cerințele de coroziune.
• Reductor de viteze / Cuplaj de antrenare: Majoritatea pompelor cu cavitate progresivă funcționează la viteze între 60 și 300 RPM, necesitând un reductor între motor (de obicei 1400–3000 RPM) și arborele pompei.

În calitate de producător de top de pompe cu șurub, Jingjiang Meijia Pump Industry Co., Ltd. furnizează o gamă completă de piese de schimb pentru pompele cu cavitate progresivă compatibile cu majoritatea mărcilor globale de pompe majore. Indiferent dacă cerința este un rotor cu un singur șurub de înlocuire, un nou stator pentru pompe cu cavitate progresivă sau un ansamblu complet de tijă de antrenare, echipa de ingineri Meijia furnizează piese care îndeplinesc sau depășesc specificațiile dimensionale și ale materialelor OEM. Această compatibilitate încrucișată face din Meijia un furnizor apreciat de accesorii pentru pompe cu șurub pentru managerii de întreținere care doresc să reducă complexitatea stocului de piese de schimb.

Tendințe de adoptare a industriei: Creșterea pieței pompelor cu șurub pe sector

Piața globală a pompelor cu cavitate progresivă s-a extins constant în ultimul deceniu, determinată de investițiile în infrastructura apelor uzate, reglementările privind siguranța alimentară care impun proiecte igienice de pompe și nevoia industriei de petrol și gaze de echipamente de transfer multifazice fiabile. Următorul grafic în coloană ilustrează creșterea estimată a implementării pompelor cu cavitate progresivă la nivel global în sectoarele majore din 2019 până în 2024, indexată la 2019 = 100.

Sectorul de tratare a apelor uzate prezintă cea mai dramatică traiectorie de creștere, reflectând angajamentele politice globale de extindere a infrastructurii municipale de canalizare, în special în Asia-Pacific și America Latină. Segmentul pompei cu șurub alimentar a crescut rapid datorită cerințelor de proiectare igienice introduse de standarde precum EHEDG (European Hygienic Engineering and Design Group) și standardele sanitare 3-A, care favorizează pompele cu cavitate progresivă pentru compatibilitatea lor CIP/SIP (curățare la loc/sterilizare în loc). Sectorul chimic și cel al hârtiei/celulozei prezintă o creștere mai constantă, progresivă.

Capacitatea pompei cu șurub Radar: Prezentare generală a performanței multidimensionale

Pentru a oferi o imagine completă a performanței pompei cu un singur șurub în raport cu alternativele cu două șuruburi și centrifuge, diagrama radar de mai jos evaluează simultan cinci dimensiuni cheie. Acest tip de comparație pe mai multe axe este recomandat în metodologiile de selecție inginerească din surse precum Asociația Europeană a Producătorilor de Pompe (Europump) și Institutul Hidraulic (HI).

Comparația cu radar validează practica inginerească: pompele cu un singur șurub sunt soluția preferată atunci când complexitatea fluidului este mare — indiferent dacă aceasta înseamnă vâscozitate ridicată, conținut semnificativ de solide, biologie sensibilă la forfecare sau cerința pentru măsurarea volumetrică precisă. Pompele centrifuge rămân rentabile pentru aplicații cu debit mare, vâscozitate scăzută și fluid curat, unde eficiența și costul scăzut de achiziție justifică selecția. Pe măsură ce cerințele aplicației se îndepărtează de acest ideal de fluid curat, profilul de capacitate cuprinzător al pompei cu un singur șurub devine din ce în ce mai dificil de egalat.

Pompă cu un singur șurub Meijia Gama de produse: Performanță în lumea reală

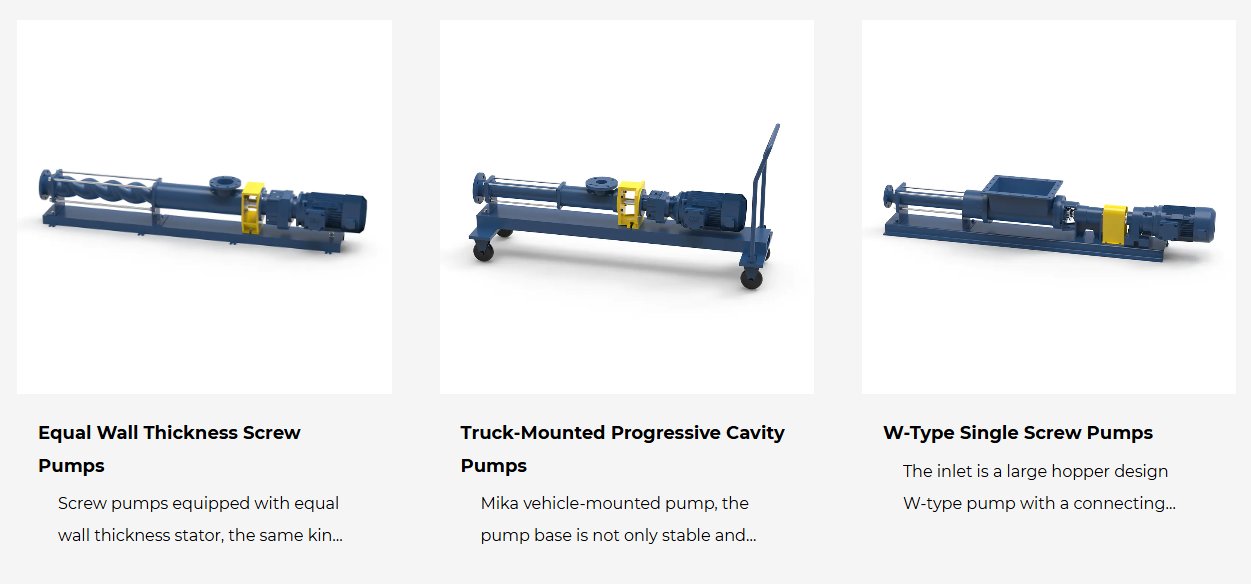

Următoarea imagine prezintă trei modele reprezentative din linia de produse cu pompe cu un singur șurub a Jingjiang Meijia Pump Industry, demonstrând gama de configurații disponibile pentru diferite cerințe de instalare și aplicație.

Figura 6: Linia de produse cu pompe cu un singur șurub Meijia Pump Industry. De la stânga la dreapta: Pompă cu un singur șurub cu grosime egală a peretelui pentru serviciu standard de fluid vâscos; Pompă cu cavitate progresivă montată pe camion pentru operațiuni mobile de transfer; Pompă cu un singur șurub de tip W cu admisie mare a buncărului pentru materiale cu vâscozitate ridicată și semi-solide. Toate modelele încorporează rotoare cu un singur șurub prelucrate cu precizie și stator interschimbabil pentru proiecte de pompe cu cavitate progresivă.

După cum se arată mai sus, gama de produse Meijia acoperă scenariile de instalare primare întâlnite în aplicațiile de teren. The Pompă cu un singur șurub cu grosime egală a peretelui asigură o compresie constantă a peretelui statorului pe toată lungimea sa, prelungind semnificativ durata de viață a statorului în comparație cu modelele convenționale cu orificiu uniform - deosebit de important în aplicațiile pompelor cu șurub pentru nămol abraziv. The Pompă cu cavitate progresivă montată pe camion răspunde cerințelor de deshidratare mobilă și transfer de urgență, oferind o implementare rapidă fără infrastructură fixă. The Pompă de tip W cu orificiul de admisie supradimensionat al buncărului, este proiectat special pentru nămol, pastă și materiale semisolide cu concentrație ridicată care nu pot fi alimentate gravitațional în configurațiile standard de admisie.

Jingjiang Meijia Pump Industry Co., Ltd. , situat la nr. 36 Xintai Road, zona de dezvoltare economică și tehnologică Jingjiang, provincia Jiangsu, aduce zeci de ani de experiență în producție pentru proiectarea și producția de pompe cu un singur șurub. În calitate de producător profesionist de pompe cu șurub, Meijia integrează prelucrare CNC avansată, vulcanizare de precizie a cauciucului pentru producția de stator și control riguros al calității intern în fiecare etapă de producție. Compania deservește clienții din sectoarele de tratare a apei, chimie, hârtie și celuloză, alimente și farmaceutice, petrochimice și energie — aplicând cunoștințe aprofundate de aplicare pentru a se potrivi configurația potrivită a pompei și accesoriile pompei cu șurub pentru fiecare sarcină.

Criterii de selecție: Alegerea pompei cu șurub potrivită pentru aplicația dvs

Selectarea unei pompe cu șurub necesită o evaluare structurată a proprietăților fluidului, a condițiilor sistemului și a cerințelor operaționale. Următorii parametri trebuie definiți înainte de a contacta un producător de pompe cu șurub pentru o recomandare de pompă.

1. Vâscozitatea fluidului și reologia: Vâscozitate dinamică (mPas sau cP) la temperatura de funcționare. Fluidele non-newtoniene (pseudoplastice, tixotrope) necesită date suplimentare — curbele vitezei de forfecare față de viscozitate, dacă sunt disponibile.
2. Conținutul de solide și dimensiunea particulelor: Procent în greutate sau volum, diametru maxim de particule, natură fibroasă sau abrazivă. Aceasta determină duritatea elastomerului statorului și tratamentul suprafeței rotorului.
3. Debitul necesar și presiunea diferențială: Debitele minime, normale și maxime (m3/h sau L/min) și diferența de presiune a sistemului (bar sau psi). Acestea determină numărul treptelor pompei și geometria rotorului/statorului.
4. Interval de temperatură: Temperatura de funcționare și maximă a fluidului. Temperatura afectează performanța elastomerului - temperaturile ridicate pot necesita statori FKM sau EPDM în loc de NBR.
5. chimică Compatibility: pH-ul fluidului, conținutul de solvenți și prezența agentului de oxidare trebuie să fie potrivite cu elastomerul statorului și cu materialul carcasei (fontă, oțel inoxidabil, duplex).
6. Orientarea și spațiul de instalare: Pompă cu șurub orizontală, verticală sau instalație înclinată. Spațiul disponibil și condițiile capului de admisie afectează selectarea configurației pompei.
7. Ciclul de funcționare și orele de funcționare: Funcționare continuă, intermitentă sau în așteptare. Afectează tipul de etanșare, specificațiile rulmenților și intervalele de întreținere recomandate pentru accesoriile pompelor cu șurub.

Echipa de ingineri Meijia analizează sistematic acești parametri pentru a recomanda modelul corect de pompă, elastomerul statorului, configurația etanșării și aranjamentul de antrenare. Această abordare consultativă, susținută de o experiență vastă în producție cu pompe cu un singur șurub în diverse industrii, reduce erorile de specificație și evită defecțiunile premature costisitoare în domeniu.

Strategia de întreținere și managementul pieselor de schimb pentru pompele cu cavitate progresivă

O strategie de întreținere bine executată prelungește dramatic durata de viață a pompelor cu cavitate progresivă și reduce costul total de proprietate. Cele două elemente de uzură primară dintr-o pompă cu un singur șurub sunt statorul pentru pompele cu cavitate progresivă și rotorul cu un singur șurub, ambele urmând modele de uzură previzibile care permit planificarea înlocuirii în funcție de stare.

Indicatori de înlocuire a statorului

Uzura statorului se manifestă ca o reducere treptată a eficienței volumetrice - pompa furnizează mai puțin debit la aceeași viteză. Operatorii trebuie să monitorizeze regulat debitul de refulare în raport cu viteza. O scădere de peste 10-15% la aceeași viteză și presiune indică de obicei că înlocuirea statorului trebuie programată. Operarea unui stator uzat provoacă alunecare internă crescută, generare de căldură și uzură accelerată a rotorului. Meijia furnizează stator universal pentru pompe cu cavitate progresivă în toate tipurile majore de elastomeri și profilele de compatibilitate, permițând operatorilor să înlocuiască statoarele fără a fi blocați la termenele prelungite ale producătorilor de echipamente originale.

Inspecția tijei de antrenare și a articulațiilor

Uzura articulației universale este identificată prin vibrații anormale, zgomot crescut sau inspecție vizuală în timpul opririlor planificate. Intervalele de înlocuire variază foarte mult în funcție de abrazibilitatea fluidului și viteza de funcționare. În aplicațiile cu pompe cu șurub de canalizare și pompe cu șurub de nămol, îmbinările necesită de obicei inspecție la fiecare 4.000-8.000 de ore. Ansamblurile complete de antrenare Meijia sunt fabricate din oțel aliat cu îmbinări prelucrate cu precizie, asigurând o transmisie fiabilă a puterii și o durată de viață extinsă a componentelor.

Protecție împotriva mersului uscat

Funcționarea uscată - funcționarea pompei fără lichid - este condiția cea mai dăunătoare pentru o pompă cu șurub. Fără lubrifiere și răcire din fluidul de proces, elastomerul statorului se încălzește rapid și poate fi distrus în câteva minute. Instalațiile moderne de pompe ar trebui să încorporeze detecție a funcționării uscate (senzori de temperatură a statorului, comutatoare de debit sau monitorizare a presiunii) cu blocări automate de oprire. Sistemele de pompe Meijia pot fi furnizate cu pachete de protecție integrate care abordează acest risc operațional critic.

Despre Jingjiang Meijia Pump Industry Co., Ltd.

Jingjiang Meijia Pump Industry Co., Ltd. este situat la nr. 36 Xintai Road, zona de dezvoltare economică și tehnologică Jingjiang, provincia Jiangsu. Este o companie profesionistă implicată în producția, vânzarea și serviciul post-vânzare de pompe cu un singur șurub și piese de schimb de înaltă calitate pentru pompe cu un singur șurub.

În calitate de producător și furnizor dedicat de pompe cu șurub, Meijia Pump Industry reunește numeroși ingineri experimentați, maturi din punct de vedere tehnic, specializați în proiectarea, fabricarea, inspecția și integrarea completă a sistemelor de pompe cu șurub. Produsele cu pompe cu un singur șurub Meijia au tehnologie avansată, design structural complet, configurații diverse, specificații complete și durabilitate demonstrată. Acestea sunt implementate pe scară largă în sectoarele de tratare a apei de mediu, industria chimică, hârtie și celuloză, alimentar și farmaceutic, petrochimic și energie.

Meijia Pump Industry oferă, de asemenea, accesorii universale pentru pompe cu șurub și piese de schimb pentru pompe cu cavitate progresivă compatibile cu mărcile globale importante de pompe cu un singur șurub. Capacitatea sa puternică de producție, experiența practică vastă și capacitățile tehnologice mature oferă garanții de performanță fiabile pentru toate produsele furnizate. Centrul de service post-vânzare al companiei menține o echipă dedicată de ingineri calificați pentru a oferi asistență completă după livrare. Meijia Pump Industry este partenerul dumneavoastră de încredere în tehnologia pompelor cu un singur șurub , iar liderii industriei din toate sectoarele sunt bineveniți să viziteze instalația și să facă schimb de expertiză tehnică.
