Ce face un rotor cu un singur șurub într-o pompă cu cavitate progresivă

A rotor cu un singur șurub este componenta arborelui elicoidal care se rotește în interiorul unui stator potrivit pentru a muta materialul fluid sau semisolid printr-o pompă cu cavitate progresivă sau care împinge și topește materialul plastic înainte în interiorul unui butoi extruder. Funcția sa de bază este simplă: pe măsură ce rotorul se rotește, canelura spirală formează o cavitate etanșă pe peretele înconjurător, iar această cavitate progresează de-a lungul axei, transportând material cu el la un debit constant, cu pulsații scăzute. Acesta este răspunsul direct la ceea ce face piesa și totul de mai jos explică cum funcționează, de ce se poartă și cum să selectați și să întrețineți corect una.

În aplicațiile cu pompe, rotorul funcționează împreună cu a stator pentru pompe cu cavitate progresivă , un manșon căptușit cu elastomer care asigură suprafața de etanșare. În aplicațiile de extrudare, aceeași geometrie elicoidală funcționează împotriva unui perete metalic al cilindrului în loc de un stator de cauciuc. Ambele sisteme se bazează pe același principiu de bază: o geometrie spirală rotativă care transformă energia de rotație în deplasare axială constantă a materialului.

Prezentare generală a produsului și proiectare structurală

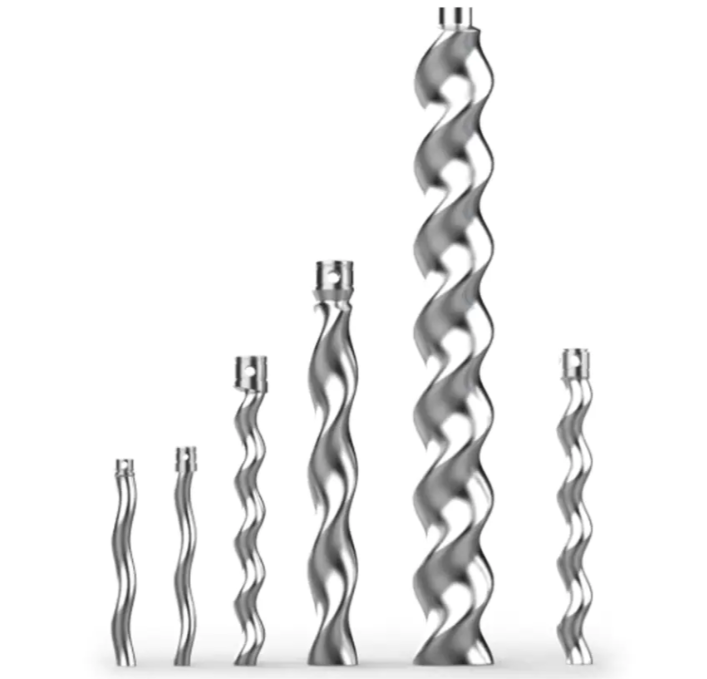

Fotografia de mai jos prezintă un set de rotoare cu un singur șurub de lungimi și profile de pas diferite, ilustrând modul în care același design fundamental spiralat este scalat pentru diferite capacități de debit și dimensiuni de aplicație, de la unități de dozare compacte la rotoare mai lungi utilizate în sarcini de transfer de volum mai mare.

Fiecare rotor este definit de un număr mic de parametri geometrici care îi determină performanța: diametrul exterior al spiralei, pasul (lungimea axială a unei spire elicoidale complete), excentricitatea (decalajul dintre linia centrală a rotorului și linia centrală geometrică) și adâncimea canelurii. Diagrama izometrică de mai jos etichetează acești parametri pe un model de rotor simplificat pentru a face terminologia mai ușor de urmat atunci când citiți un desen tehnic sau un catalog de piese de schimb.

Înțelegerea acestor parametri contează, deoarece schimbarea oricăruia dintre ei modifică caracteristicile de curgere ale rotorului, profilul de forfecare și modelul său de uzură. Un pas mai scurt cu o adâncime mai mică a canelurii tinde să se potrivească sarcinilor cu presiune mai mare și cu debit mai scăzut, în timp ce un pas mai lung cu o canelură mai adâncă favorizează o manipulare mai blândă a materialelor sensibile la forfecare, cum ar fi produsele alimentare. Acesta este motivul pentru care simptome de rotor cu un singur șurub de uzură prematură sunt adesea urmărite din nepotrivire între geometria originală și o stare de funcționare schimbată, mai degrabă decât un defect al piesei în sine.

Cum se dezvoltă uzura rotorului în timpul funcționării

În interiorul unui extruder de plastic, rotorul cu un singur șurub împinge materia primă înainte și generează căldură prin frecare pe măsură ce materialul trece prin golul dintre canelura spirală și peretele interior al cilindrului. Pe măsură ce șurubul se rotește, acesta aplică forță de forfecare și presiune asupra materialului, înmuiindu-l treptat și amestecându-l uniform înainte de a fi împins spre matriță și extrudat în forma finită. Viteza șurubului, temperatura cilindrului și presiunea sistemului influențează direct cât de eficient se desfășoară acest proces și influențează în egală măsură cât de repede se uzează suprafața rotorului.

Într-un mediu de lucru cu temperaturi ridicate, uzura rotorului provine în general din patru surse suprapuse. În primul rând, temperatura ridicată înmoaie materialul rotorului în sine, intensificând frecarea împotriva peretelui cilindrului și producând uzură termică. În al doilea rând, mișcarea relativă dintre rotor și cilindru, material și alte suprafețe de contact în timpul rotației produce o uzură mecanică obișnuită în timp. În al treilea rând, impuritățile, cum ar fi aditivii sau umiditatea reziduală din materialul prelucrat, pot coroda suprafața rotorului și pot accelera degradarea. În al patrulea rând, geometria rotorului, selecția materialului și precizia de fabricație afectează de la început cât de rezistent este la toate cele de mai sus.

Diagrama cu bare orizontale de mai jos prezintă o comparație generală, ilustrativă, a cât de puternic contribuie în mod obișnuit fiecare dintre acești patru factori la uzura generală a rotorului în condiții de funcționare susținută la temperatură ridicată. Este conceput ca un ghid conceptual mai degrabă decât o statistică măsurată din orice instalație, deoarece proporțiile reale de uzură variază în funcție de material, viteză și istoricul de întreținere. Chiar și așa, ordonarea relativă este în concordanță cu experiența obișnuită de teren: uzura termică și mecanică tind să domine, în timp ce factorii corozivi și legați de proiectare acționează mai degrabă ca cauze contributive decât ca cauze primare. Recunoașterea factorului care este cel mai activ într-un sistem dat ajută la determinarea dacă soluția prioritară este o îmbunătățire a acoperirii, o îmbunătățire a răcirii sau o revizuire a geometriei.

Alegerea materialelor și acoperiri rezistente la uzură

Controlul uzurii pe un singur rotor cu șurub începe cu alegerea materialului. Oțelurile aliate sau aliajele speciale rezistente la temperaturi ridicate, rezistente la uzură și coroziune sunt punctul de plecare standard pentru rotoarele care se estimează să funcționeze continuu în condiții solicitante. Dincolo de materialul în vrac, tratarea suprafeței joacă un rol la fel de important în prelungirea duratei de viață.

Acoperiri de suprafață

Aplicarea unor acoperiri rezistente la uzură, cum ar fi carbura de tungsten sau nitrura de siliciu pe suprafața rotorului, crește duritatea suprafeței și îmbunătățește rezistența atât la uzura mecanică, cât și la uzura termică, ceea ce este deosebit de valoros în liniile de extrudare cu sarcină continuă.

Optimizarea geometriei

Optimizarea parametrilor geometrici, cum ar fi unghiul helixului, pasul și adâncimea canelurii, reduce durata de timp a materialului în contact cu suprafața rotorului și scade forța de forfecare în orice punct, ceea ce, la rândul său, reduce concentrația de uzură localizată.

Îmbunătățirea sistemului de răcire

Întărirea sistemului de răcire asigură răcirea eficientă a rotorului și a cilindrului în timpul funcționării la temperaturi ridicate, menținând temperatura de lucru într-un interval stabil și reducând uzura termică pe termen lung.

Diagrama radar de mai jos compară patru abordări de proiectare a rotorului în cinci dimensiuni de performanță la o scară relativă, oferind un cadru conceptual pentru evaluare accesorii pompe cu șurub și opțiuni de actualizare a rotorului, mai degrabă decât un raport asupra unui singur produs testat. Acesta arată că un rotor acoperit cu geometrie optimizată are în general scoruri mai mari în ceea ce privește rezistența la uzură și durata de viață, în timp ce un rotor standard neacoperit rămâne o alegere rezonabilă pentru aplicații cu sarcini mai ușoare sau intermitente. Citirea celor cinci axe împreună, mai degrabă decât orice punct unic izolat, oferă cea mai clară imagine a locului în care un anumit design schimbă un avantaj cu altul. Acest tip de comparație este cel mai util la începutul unui proces de specificare, înainte ca împerecherea rotorului și a statorului să fie finalizată pentru o anumită sarcină.

Aplicații industriale ale rotoarelor cu un singur șurub

Rotoarele cu un singur șurub și pompele construite în jurul lor sunt utilizate într-o gamă largă de industrii, deoarece principiul de deplasare în spirală subiacent gestionează un spectru larg de vâscozități și tipuri de materiale cu forfecare relativ scăzută în comparație cu alte tehnologii de pompe. A pompă verticală cu șurub configurația este adesea selectată acolo unde spațiul de podea este limitat sau unde alimentarea gravitațională simplifică încărcarea, în timp ce configurațiile orizontale rămân comune în liniile de proces continue.

• Stațiile de tratare a apei de mediu folosesc sisteme de pompe cu șurub pentru a deplasa nămolul și apa tratată în mod fiabil la pulsații scăzute
• A pompă cu șurub de canalizare configurația gestionează apele uzate municipale și industriale care conțin solide fără înfundare excesivă
• A pompă cu șurub de nămol este de obicei specificat pentru transferul nămolului deshidratat sau îngroșat în instalațiile de tratare
• A pompă cu șurub alimentar varianta, construita cu materiale si finisaje de calitate alimentara, transfera delicat produsele alimentare vascoase sau care contin particule
• Procesele din sectorul chimic, al hârtiei și celulozei, petrochimice și energetice se bazează pe același principiu al rotorului și al statorului pentru măsurarea și transferul consecvent

Ca a producator de pompe cu surub furnizând ambele complete pompe cu un singur șurub și individual piese de schimb pentru pompe cu cavitate progresiva , potrivirea materialului rotorului și a stratului de acoperire la industria specifică este o parte de rutină a procesului de specificare, deoarece un rotor potrivit pentru sarcina de nămol abraziv nu este automat alegerea potrivită pentru transferul alimentar.

Această ilustrație reflectă un model general observat în industriile de proces: aplicațiile care implică solide abrazive, cum ar fi transferul nămolului și sarcinile chimice sau petrochimice, impun rezistență mai mare la uzura rotorului decât aplicațiile mai blânde, cum ar fi transferul produselor alimentare sau manipularea apei curate. Acesta este tocmai motivul pentru care selecția materialului rotorului și a stratului de acoperire ar trebui să fie întotdeauna potrivite cu sarcina specifică, mai degrabă decât tratate ca o decizie unică, și de ce consultarea furnizorului pompei în timpul specificațiilor tinde să prevină problemele de uzură prematură mai târziu.

Practici de operare care prelungesc durata de viață a rotorului

Dincolo de opțiunile de material și de acoperire, disciplina de funcționare de zi cu zi are un efect măsurabil asupra duratei de funcționare a unui singur rotor cu șurub. Următoarele practici sunt recunoscute pe scară largă în industria pompelor cu cavitate progresivă și a extrudării ca modalități eficiente de a încetini progresia uzurii.

1. Operați extruderul sau pompa strict conform procedurilor nominale, evitând condițiile de suprasarcină și ciclurile frecvente și inutile de pornire-oprire
2. Programați verificări regulate de întreținere pentru a evalua uzura rotorului și a cilindrului sau a statorului și înlocuiți componentele uzate sever înainte ca acestea să afecteze calitatea în aval
3. Curăţaţi rotorul şi carcasa acestuia în mod regulat pentru a îndepărta impurităţile ataşate şi reziduurile care altfel ar putea accelera uzura corozivă
4. Aplicați lubrifiere adecvată la suprafața de contact dintre rotor și carcasă pentru a reduce uzura cauzată de frecare
5. Menține calitatea constantă a materiei prime, evitând materiile prime cu impurități excesive sau dimensiunea neuniformă a particulelor care măresc uzura abrazivă
6. Controlați cu precizie sistemul de încălzire și răcire pentru a evita schimbările excesive de temperatură care stresează materialul rotorului

Graficul cu linii de mai jos ilustrează, în termeni generali, modul în care practicile de întreținere consecvente tind să afecteze uzura cumulativă a rotorului pe o perioadă lungă de funcționare, în comparație cu întreținerea minimă sau neregulată. Este prezentată mai degrabă ca o tendință conceptuală decât ca date măsurate dintr-o unitate specifică, deoarece curbele reale de uzură depind în mare măsură de abrazibilitatea materialului, controlul temperaturii și ciclul de funcționare. Chiar și așa, decalajul tot mai mare dintre cele două linii în timp reflectă un model raportat în mod obișnuit în industrie: diferențele de uzură în stadiu incipient sunt mici, dar se agravează semnificativ cu cât un rotor prost întreținut rămâne în funcțiune continuă. Acesta este unul dintre cele mai clare argumente pentru construirea unui program de inspecție de rutină în orice plan de întreținere a pompei sau extrudarii, mai degrabă decât a reacționa numai după ce apare o defecțiune. Instalațiile care urmăresc tendințele de uzură în timp sunt, în general, mai bine poziționate pentru a planifica înlocuirea rotorului în mod proactiv, mai degrabă decât să se confrunte cu timpi neplanificați.

Despre Jingjiang Meijia Pump Industry Co., Ltd.

Jingjiang Meijia Pump Industry Co., Ltd. este situat la nr. 36 Xintai Road, zona de dezvoltare economică și tehnologică Jingjiang, provincia Jiangsu. Compania este angajată în producția, vânzarea și serviciul post-vânzare de pompe cu un singur șurub și piese de schimb pentru pompe cu un singur șurub, cu o echipă de ingineri cu experiență în proiectarea, fabricarea și inspecția seturilor complete de pompe cu șurub.

Produsele cu pompe cu un singur șurub Meijia prezintă o gamă structurală completă, opțiuni de configurare diverse și specificații complete potrivite aplicațiilor axate pe durabilitate. Acestea sunt utilizate în operațiunile de tratare a apei de mediu, procesare chimică, hârtie și celuloză, alimentar și farmaceutic, petrochimic și operațiuni din sectorul energetic. Ca a producator de pompe cu surub , Meijia Pump Industry furnizează, de asemenea, accesorii universale compatibile cu o gamă largă de sisteme de pompe cu un singur șurub, susținute de capacitatea de producție și experiența tehnică menită să ofere performanțe stabile pentru produsele sale.

Centrul de service post-vânzare al companiei menține o echipă de ingineri disponibilă pentru a sprijini clienții cu urmărirea tehnică după instalare. În comparație pe termen lung în diferite medii și condiții de lucru, utilizatorii au raportat că produsele Meijia cu pompe cu un singur șurub continuă să funcționeze fiabil an de an. Jingjiang Meijia Pump Industry salută vizitele și schimburile tehnice din partea partenerilor din industrie.

Întrebări frecvente

Î1: Ce cauzează uzura prematură a unui singur rotor cu șurub?

Uzura prematură este cauzată de obicei de o combinație de temperatură ridicată de funcționare, frecare mecanică împotriva cilindrului sau statorului, impurități din materialul prelucrat și o nepotrivire a geometriei sau a acoperirii cu sarcina specifică.

Î2: Cum știu dacă un singur rotor cu șurub trebuie înlocuit?

Indicatorii obișnuiți includ debit redus, zgomot sau vibrații crescute în timpul funcționării, citiri inconsecvente ale presiunii și zâmbituri sau caneluri vizibile ale suprafeței în timpul inspecției de rutină.

Î3: Poate fi folosit același design de rotor pentru aplicații alimentare și de canalizare?

În general, nu fără ajustare; un rotor de pompă cu șurub alimentar necesită materiale și finisaje de calitate alimentară, în timp ce un rotor de pompă cu șurub pentru ape uzate sau nămol este de obicei specificat cu diferite acoperiri și geometrie potrivite solidelor abrazive.

Î4: Cât de des ar trebui să fie inspectat un singur rotor cu șurub?

Frecvența inspecției depinde de severitatea sarcinii, dar se recomandă verificări vizuale și dimensionale de rutină în timpul intervalelor de întreținere programate pentru a identifica tendințele de uzură înainte ca acestea să afecteze calitatea ieșirii.

Î5: Sunt piesele de schimb pentru pompe cu un singur șurub interschimbabile între mărci?

Compatibilitatea dimensională variază în funcție de producător, astfel încât piesele de schimb pentru pompele cu cavitate progresivă, inclusiv rotoarele și statoarele, trebuie să fie potrivite cu specificațiile originale ale pompei sau confirmate cu furnizorul înainte de a comanda.
